触摸屏数显小负荷维氏硬度计VTD505/VTD510

触摸屏维氏硬度计,是维氏硬度计的一种,
此小负荷维氏硬度计分为5公斤和10公斤维氏硬度计。

特点


▲ VTD500系列维氏硬度计采用闭环式加载控制系统,使试验力精度提高,示值的重复性及稳定性佳;
▲ 数字编码器,自动确认对角线长度;(数字编码器,只需轻轻一点即可精确显示硬度值)。
▲ 自动转塔装置:提供快速简洁的操作序列(只要按下“加载键”便可自动完成物镜→压头→加载→保载→卸载→物镜的过程)。
▲ 具有硬度转换功能;可以转换成布氏、洛氏、表面洛氏等。
▲ 精密的涡轮杆升降系统,升降更稳定,可实现轻松对焦。
▲ 精密的滚珠定位系统,重复定位更准确。
▲ 高分辨率的显微成像系统;可更换的卤素灯泡,亮度可调,使视觉更舒适。
▲ 打压动画显示:能清楚地看到打压的每个进程(压头压降、真正在保载、压头上升、打压完成)
▲ 工业大液晶屏上可直观显示硬度值,换算硬度,试验方法,试验力,保荷时间,测量次数,试验过程直观明了;
▲ 可选配打印机,可将测量次数,硬度值,平均值,最大值,最小值等数据打印出来供客户存档。
▲ USB、RS232双通讯接口
▲ 测量范围:5~3000HV

应用范围


● 钛及钛合金、不锈钢等黑色金属等;
● 钢铁、有色金属、集成电路晶品;
● 焊接或沉积硬度;
● 热处理效果检验;
● 渗碳层和淬火层硬化深度;
● 薄型塑料、金属箔片、涂层、镀层、硬化层、层状金属;
● 样品测试、质量控制

技术参数:

型号Model

VTD505A

VTD505B

VTD510A

VTD510B

硬度标尺 (Hardness Scales)

维氏和努氏( Vickers & Knoop)

测试力(Test Load)

300-500-1000-2000-3000-5000gf

500-1000-2000-3000-5000-10000gf

试验力选择

(Test Force Selection)

传感器(Sensor

试验力控制(Load Control)

自动( 加载/保荷/ 卸载);(Automatic (loading/dwell/unloading)

符合标准(Standards Conform to)

EN-ISO 6507、ASTME384&E92、JIS、GB/T4340

保荷时间 (Dwell Time)

1-99s

转塔 (Turret)

手动 (Manual)

自动 (Motorized)

手动 (Manual)

自动 (Motorized)

目镜放大倍数

(Eyepiece Magnification)

10X

物镜 ( Objective)

10X、20X

总放大倍数

(Total Magnification)

100X(观察、测量;for observation and Measurement)

200X(测量;for Measurement)

测量范围 (Measuring Range)

200μm

光通道(Optical Path)

单向:目镜/CCD(One-way channel:eyepiece/CCD

滤色片 ( Light Filter )

绿色、蓝色(Green and  Blue)

光源 ( Light Source)

卤素灯(Halogen lamp)、可调(Adjustable)

显示 (Display)

硬度值(Hardness Value)、对角线长度(Diagonal Length)、试验力 (Test Load)、硬度转换 9Hardness Convert0、测试次数(Test times)

数据输出(Data Output)

USB

数据统计(Statistical Data)

最大值、最小值、平均值、测试次数、上下限

Max、Min、Average Value、Testing Times、GO/NG

试件最大高度

(Vertical Testing Capacity)

90mm

中心线处深度

(Throat Depth)

120mm

XY试台 (XY-Stage)

100×100mm

XY试台移动距离 (Travel Range)

25×25mm

分辨率 (Minimum Reading)

0.01mm

主机尺寸 ( Dimensions)

长度(Length):433mm ;宽度(Width):228mm ;高度(Height):523mm

净 重 (Net Weight)

36kg(79.4lb)

电源 (Power Supply)

220V  AC  50~60Hz

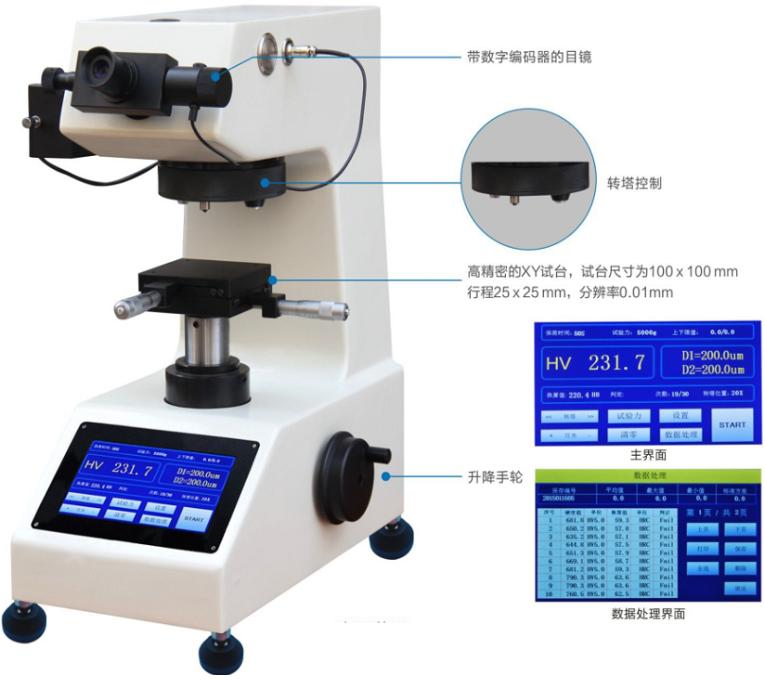

 触摸屏显微硬度计功能介绍图片
